Disque GPT / Partition GPT
Un disque GPT est un disque contenant une table de partition GPT.
La table GPT est stockée dans les 33 secteurs suivant immédiatement le MBR (LBA 1 à 33).
De plus, une sauvegarde de la table GPT est stockée à la fin du disque.
Pour éviter tout écrasement involontaire des partitions GPT par les gestionnaires de partitions MBR,
tout l'espace disque (à l'exception du MBR) est marqué comme occupé par ce qu'on appelle la partition de protection GPT.
Comme la table MBR ne contient que des numéros de secteur 32 bits, la partition de protection GPT est limitée à une taille de 2 TiB.
Le tableau suivant résume les principales différences entre les partitions MBR et GPT.
| Paramètre |
MBR |
GPT |
| Numéros de secteur |
32 bits |
64 bits |
| Taille max. du disque |
2 Tio |
8 x 109 Tio |
| ID de partition |
ID à 8 bits |
GUID à 128 bits |
| Partitions par disque |
4 pri. |
128 |
| Somme de contrôle |
non |
oui |
Les tables GPT contiennent les données suivantes:
------------------------------------------------------
En-tête GPT (longueur 512 octets)
------------------------------------------------------
Offset Octets Signification
00h 8 signature ("EFI PART")
08h 4 révision
0Ch 4 taille de l'en-tête
10h 4 crc32 de l'en-tête
14h 4 réservé
18h 8 LBA de l'en-tête actuel
20h 8 LBA de l'en-tête de sauvegarde
28h 8 premier LBA pour les partitions
30h 8 dernier LBA pour les partitions
38h 16 GUID unique du disque
48h 8 début des entrées de partition LBA
50h 4 nombre d'entrées de partition
54h 4 taille d'une entrée de partition
58h 4 crc32 des entrées de partition
5Ch 420 réservé
-----------------------------------------------------
------------------------------------------------------
Entrée de partition GPT (longueur 128 octets)
------------------------------------------------------
Offset Octets Signification
00h 16 type de partition GUID
10h 16 GUID unique de partition
20h 8 premier LBA de partition
28h 8 dernier LBA de partition
30h 8 attributs
38h 72 nom de partition (36 caractères unicode)
-----------------------------------------------------
L'en-tête GPT contient le GUID unique du disque et chaque entrée de partition GPT contient un GUID unique de partition.
Lorsque vous créez un nouveau disque GPT avec des partitions GPT, ces GUID uniques seront différents de ceux qui existent déjà.
Cela signifie que le GUID unique du disque peut être utilisé pour identifier sans ambiguïté le disque GPT,
et que le GUID unique de la partition peut être utilisé pour identifier sans ambiguïté la partition GPT.

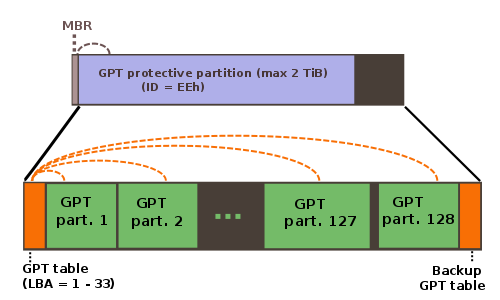

Le schéma ci-dessous montre les principaux éléments d'un disque GPT: MBR avec référence à la partition de protection GPT,
table GPT principale et de sauvegarde avec références aux partitions GPT.
|
